冲裁间隙对产品尺寸精度及模具使用寿命的影响

作者:德盈铝材  日期:9/26/2019 6:01:46 AM

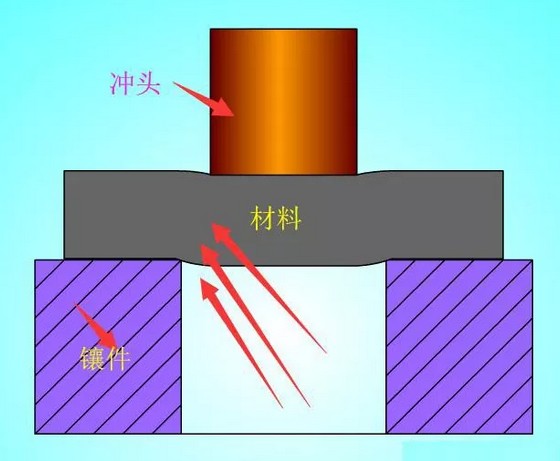

  在五金冲压生产中,冲裁间隙的大小决定冲裁产品的精度,决定冲压件是否合格,它对冲裁断面质量的影响最为显著。那么,什么是冲裁间隙?为什么它能决定产品质量?

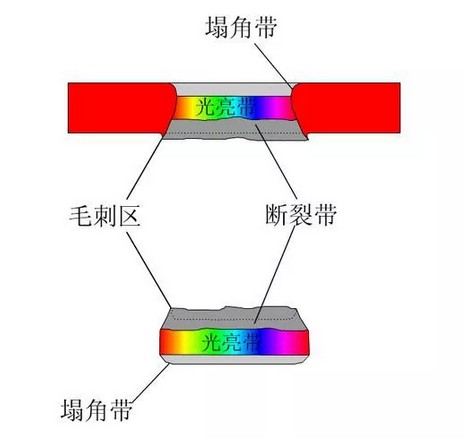

冲裁产品断面质量是保证其尺寸精度的一个重要指标,因为冲裁件断面包括塌角带、光亮带、断裂带、毛刺区四部分,而这几个区域都是由冲裁间隙确定。几乎所有的冲裁产品都是这么一个断面图,如下图:2.JPG

  合理的冲裁间隙是降低模具损耗、生产成本,提高模具使用寿命的重要因素。因为冲裁间隙过小会导致冲头、刀口容易蹦刃。太大的冲裁间隙虽然可以提高冲头、刀口的使用寿命,但是断面质量会下降,产品精度无法保证。所以在设计中,我们需要找到一个平衡点,同时对于冲裁间隙放置位置进行甄别,是放冲头,还是刀口。如果是冲孔,都是统一放刀口间隙。落料则是放冲头负间隙。

冲裁间隙是模具设计中最重要的参数之一,必须保证其合理性,这个需要生产数据的支持以及经验的判断,再经过试模验证。
